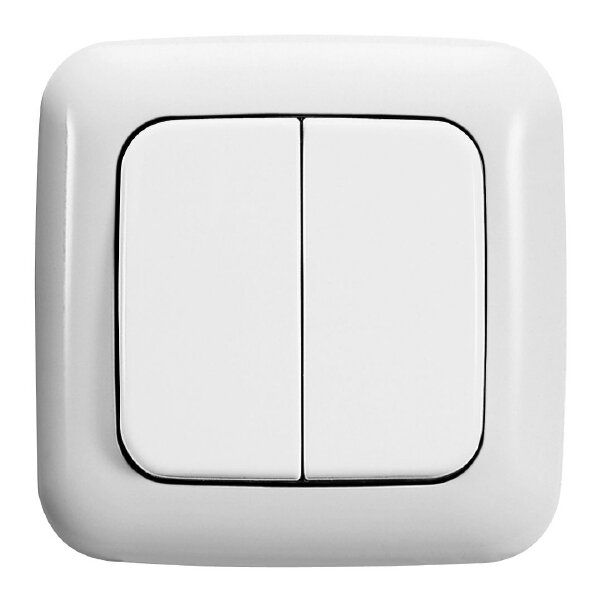

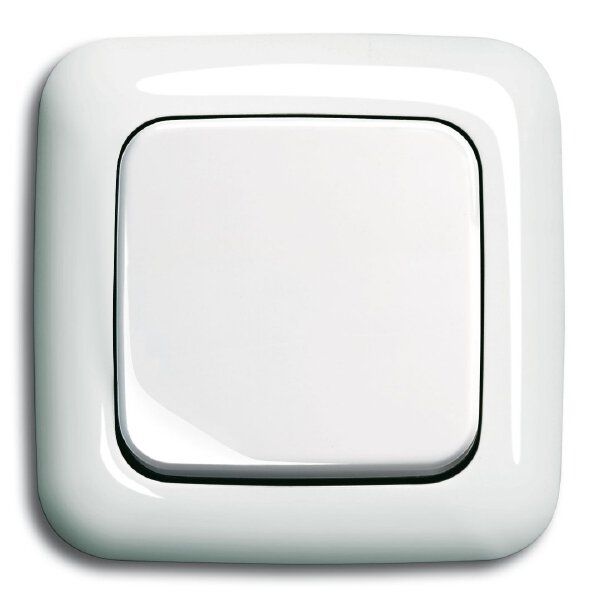

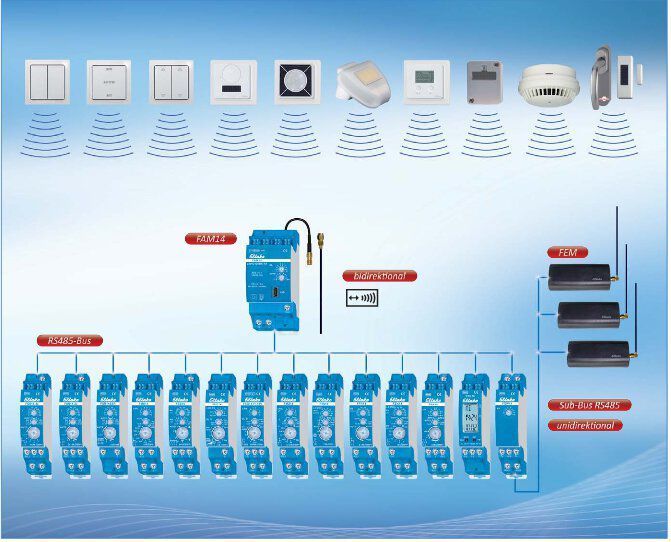

Eltako FT55R-AW Funktaster für Rahmen Busch-Jaeger Reflex-SI
Beschreibung
Funktaster für Rahmen-Innenmaß 55x55mm mit Radius, 15mm hoch.
Erzeugt die Energie für Funktelegramme selbst beim Tastendruck, daher ohne Anschlussleitung und kein Stand-by-Verlust.
Für Abdeckrahmen Busch Reflex-SI, siehe Zubehör

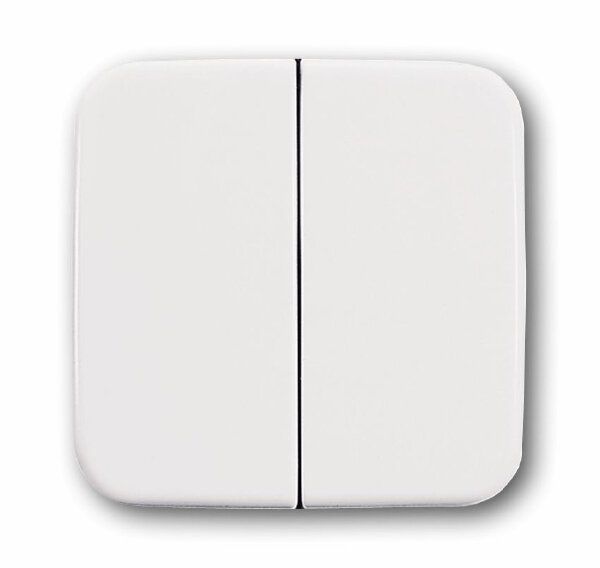

Im Lieferumfang enthalten sind eine Wippe, eine Doppelwippe, eine Halteplatte (alle gleiche Farbe), das Funkmodul und eine Klebefolie.

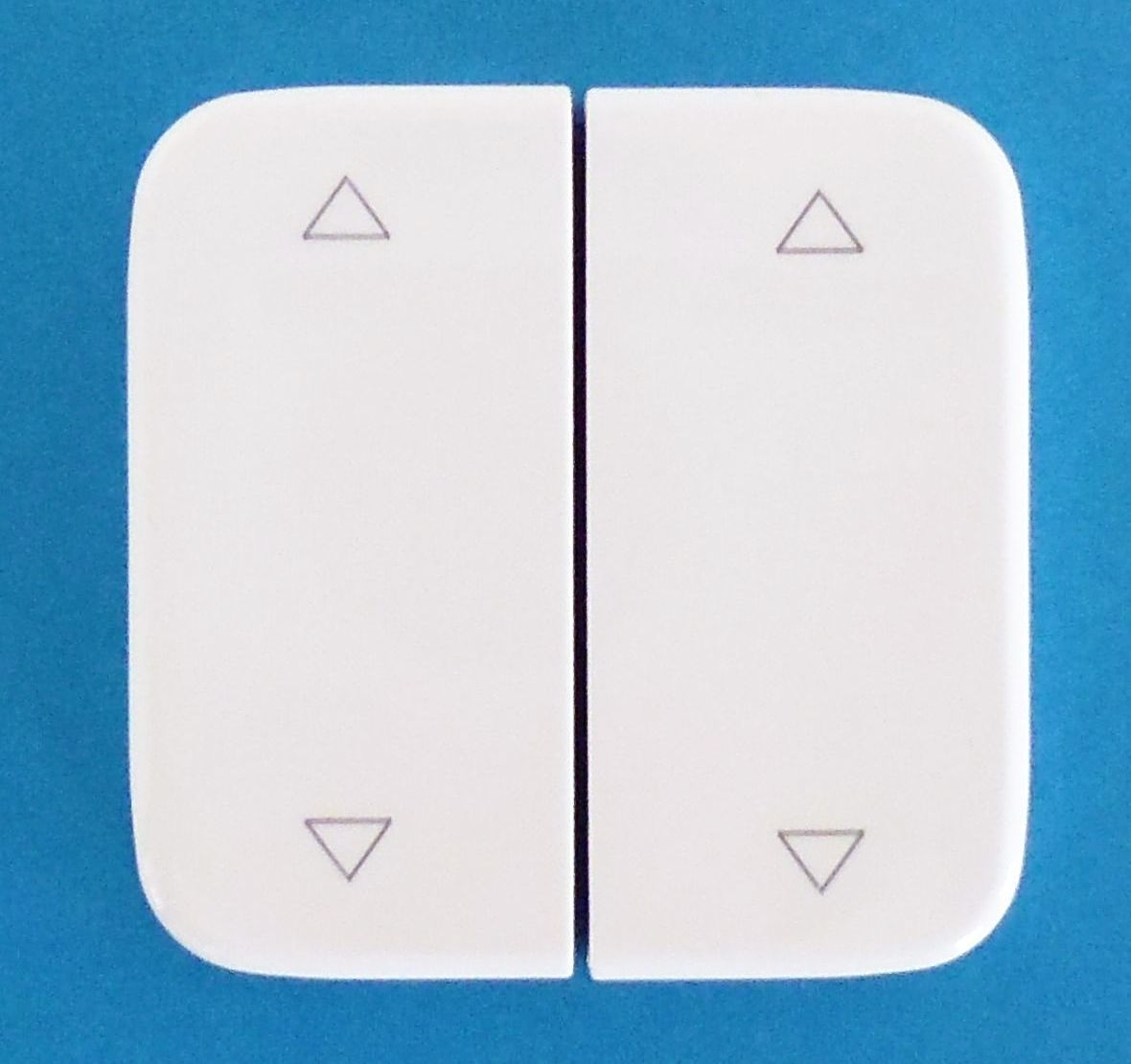

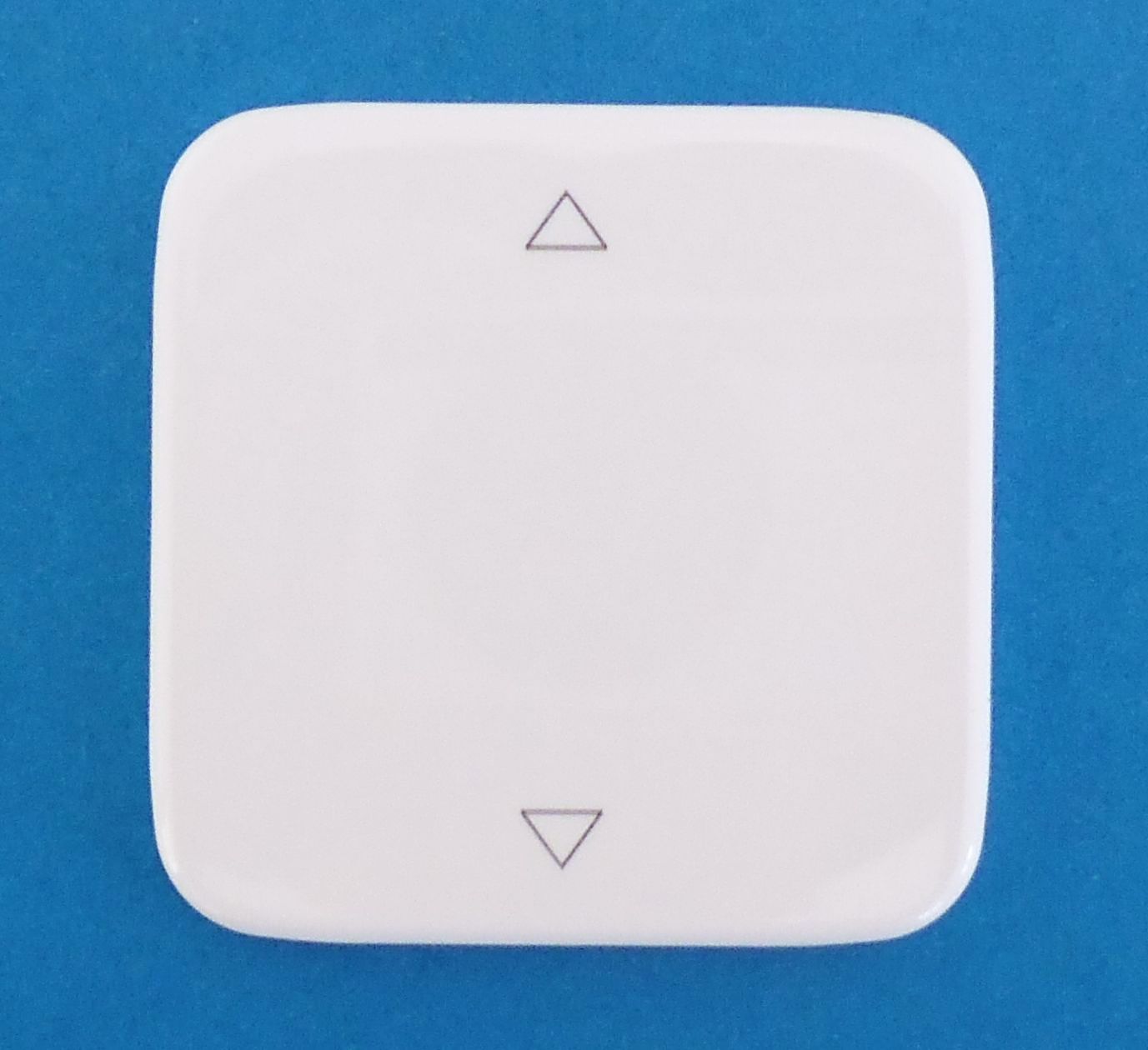

Funktaster mit einer Wippe können zwei auswertbare Signale senden: Wippe oben drücken und Wippe unten drücken. Funktaster mit Doppelwippe konnen vier auswertbare Signale senden: Zwei Wippen je oben und unten drücken. Die Halteplatte kann auf eine ebene Fläche geschraubt oder mit der beiliegenden Klebefolie an die Wand, auf Glas oder auf Möbel geklebt werden. Über einer 55mm-Schalterdose werden die in der Dose vorhandenen Hülsen zur Schraubbefestigung verwendet.
Ab Werk ist die Doppelwippe auf das Funkmodul gerastet. Soll diese gegen die grosse Wippe ausgetauscht werden, dann die Wippenhälften nach vorne abziehen und hierbei nicht zur Mitte hin verbiegen. Danach die grosse Wippe so aufrasten, dass deren Kennzeichnungen 0 und I auf der Rückseite mit dem Funkmodul übereinstimmen.
Bei dem Ankleben zuerst das Set Halteplatte mit Rahmen und Befestigungsrahmen - mit den Rastungen oben und unten - ankleben. Danach das Set Funkmodul mit Wippe - Kennzeichnung 0 auf der Rückseite immer oben - einrasten.
Vor dem Anschrauben den Rahmen mit Befestigungsrahmen von der Halteplatte lösen. Hierzu die Rastungen der Halteplatte nach aussen drücken. Danach die Halteplatte mit den Rastungen oben und unten anschrauben, den Rahmen mit dem Befestigungsrahmen aufrasten und das Set Funkmodul mit Wippe - Kennzeichnung 0 auf der Rückseite immer oben - einrasten.
Zur Schraubbefestigung empfehlen wir Blech-Senkschrauben 2,9x25mm, DIN 7982 C. Sowohl mit Dübeln 5x25mm als auch auf 60mm-Schalterdosen montierbar.
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
