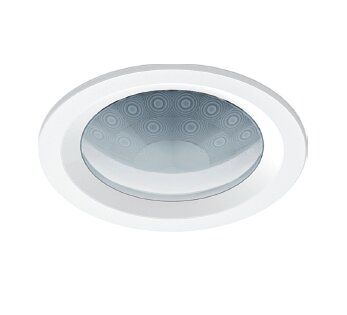

GIRA 222000 Präsenzmelder Mini Standard KNX

GIRA 222000 Präsenzmelder Mini Standard KNX

Präsenzmelder zur Anwesenheitsüberwachung (Betriebsart: Präsenzmelder), zur Bewegungserkennung (Betriebsart: Deckenwächter) oder zur Überwachung durch Meldetelegramme (Betriebsart: Melder) in Innenräumen oder Außenbereichen.

Durch das dezente Design, die besonders flache Bauweise und das flexible Montagekonzept eignen sich die Präsenzmelder Mini gut für Objekte mit hohem architektonischen Anspruch.

Merkmale:

- Extrem flacher Einbau.

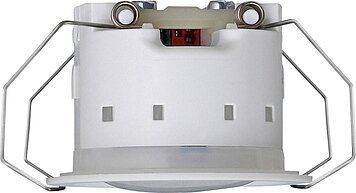

- Klemmmontage an abgehangenen Decken.

- Deckenmontage an festen Decken in Gerätedose nach DIN 49073 mittels optionalem Zubehör.

- Aufputz-Montage in Aufputz-Gerätedose (optionales Zubehör).

- Schutzart IP44 ermöglicht Montage im Außenbereich bzw. in Feuchträumen.

- Mit Farbe überstreichbarer Designring ermöglicht die farbliche Anpassung an die Wand oder die Decke.

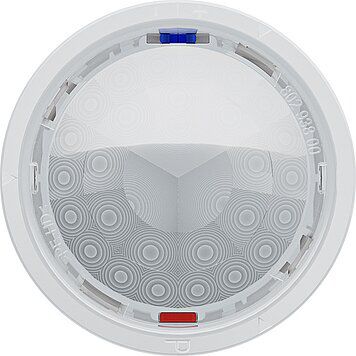

- Nach Entfernen des Designrings sind alle Bedienelemente (z. B. Programmier-Taste) des Geräts bequem von vorne erreichbar. Dadurch ist kein Ausbau bei nachträglicher Justierung oder Programmierung über die ETS notwendig.

- Deckeneinbaugerät mit integrierter KNX Busankopplung.

- PIR-Sensorik: drei Sensoren, integrierter Helligkeitssensor.

- Empfindlichkeit der Bewegungserfassung über Einsteller manuell einstellbar.

- Empfindlichkeit über ETS konfigurierbar.

- Empfindlichkeitseinsteller am Gerät über Software deaktivierbar.

- Anzeige der Bewegungserfassung (permanent oder nur im Gehtest).

- Ein Funktionsblock konfigurierbar.

- Einstellbare Betriebsart: Deckenwächter, Präsenzmelder, Melder.

- Einzelgerät, Hauptstelle, Nebenstelle einstellbar.

- Betriebsart bei Einzelgerät bzw. Hauptstelle: Automatik, Halbautomatik (Manuell EIN / Automatik AUS bzw. Automatik EIN / Manuell AUS).

- Zwei Ausgänge (Bei Funktion: Deckenwächter, Präsenzmelder).

- Ausgang (Bei Funktion: Deckenwächter, Präsenzmelder): Schalten, Treppenhausfunktion, Schalten mit Zwangsstellung, Dimmwertgeber, Lichtszenennebenstelle, Temperaturwertgeber, Helligkeitswertgeber,

Temperatur-Betriebsmodus.

- Dämmerungsstufe über externes Kommunikationsobjekt oder per Teach-In einstellbar.

- Zusätzliche Sendeverzögerung über externes Kommunikationsobjekt.

- Adaptive Nachlaufzeit (Selbstlernende zusätzliche Sendeverzögerung).

- Kurzzeit-Präsenzfunktion.

- Rückmeldung der Dämmerungsstufe.

- Sperrfunktion.

- Handbetätigung über Tastsensor (separates Kommunikationsobjekt).

- Abschalthelligkeit (bei Präsenzmelder) über Teach-In.

- Messung der Zeitspanne nach letzter Bewegung.

Spezifikationen:

KNX Medium: TP1-256

Montagehöhe: 2,20 m bis 5 m

Erfassungswinkel: 360°

Montagehöhe 3 m

- Erfassungsbereich: Ø ca. 12 m

Helligkeitssensor

- Messbereich: 10 bis 2000 lx

- Erfassungsbereich: 5 m Ø

Aufbauhöhe auf Decke

- Designring: 1,25 mm

- inkl. Linse: 4,8 mm

Umgebungstemperatur: -25 °C bis +55 °C

Relative Feuchte: 10 bis 100% (keine Betauung)

Schutzart: IP44

Schutzklasse: III

Anschluss KNX: Anschluss- und Abzweigklemme

Einbautiefe: 34 mm

Hinweise:

- Der Präsenzmelder Mini ist nicht für Alarmmeldungen in VdS-konformen

Alarmanlagen geeignet.

Lieferumfang:

- Designring klein im Lieferumfang enthalten.

- KNX Anschluss- und Abzweigklemme im Lieferumfang enthalten.

Abmessungen in mm:

Deckenausschnitt: Ø 44 x

Abmessungen (inkl. Designring klein):  Ø 53,5 x H38
