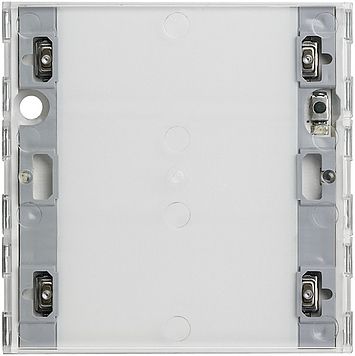

Gira 513100 Tastsensor 3 Komfort 1-fach

Produktmerkmale:

Mehrfarbige Status-LED (rot, grün, blau) über die ETS parametrierbar

Zwei Status-LED je Bedienfläche

Beschriftungsfeldbeleuchtung

Integrierter Temperatursensor zum Messen und Weiterleiten der lokalen Raumtemperatur

Montage nur auf Busankoppler 3

Projektierung und Inbetriebnahme erfolgt ab ETS3.0d Patch A

Demontageschutz durch Verschraubung

Neutrale Beschriftungsschilder liegen bei

Eigenschaften:

Wippen- oder Tastenfunktion für jede Bedienfläche einstellbar

Wippenfunktion: Schalten, Dimmen, Jalousiesteuerung, Wertgeber 1 Byte, Wertgeber 2 Byte, Szenennebenstelle und Raumtemperaturregler-Nebenstelle

Tastenfunktion: Schalten, Dimmen, Jalousiesteuerung, Wertgeber 1 Byte, Wertgeber 2 Byte, Szenennebenstelle und Raumtemperaturregler-Nebenstelle

Reglernebenstelle: Betriebsmodus-Umschaltung mit normaler und mit hoher Priorität, definierte Wahl eines Betriebsmodus, Wechsel zwischen verschiedenen Betriebsmodi, Wechsel des Präsenzzustandes, Sollwertverschiebung

Sperrobjekt zum Sperren von einzelnen Tasten bzw. Wippen

Anzeige einer Alarmmeldung durch blinken sämtlicher LED

Farbe der Status-LED (rot, grün, blau) ist global oder jeweils getrennt konfigurierbar. Über den Bus kann eine überlagerte Funktion aktiviert werden, wodurch Farbe und Anzeigeinformation einzelner Status-LED prioritätsbedingt verändert werden können.

Beschriftungsfeldbeleuchtung EIN, AUS, automatische Abschaltung oder über Objekt schaltbar.

Kommunikationsobjekt zur Helligkeitssteuerung der Status-LED und Beschriftungsfeldbeleuchtung (z.B. für nächtliche Reduzierung der Helligkeit in Schlafräumen)

Der Tastsensor wird mit einer neutralen Inbetriebnahme-Wippe geliefert. Das passende Wippenset zum Schalterprogramm ist separat zu bestellen.

Temperaturbereich: -5 °C bis +45 °C

Schutzklasse: III

Der Tastsensor komfort sendet bei Tastenbetätigung in Abhängigkeit der ETS-Parametereinstellung Telegramme auf den KNX / EIB. Dies können beispielsweise Telegramme zum Schalten oder Tasten, zum Dimmen oder zur Jalousiesteuerung sein. Auch ist es möglich, Wertgeberfunktionen zu programmieren, wie beispielsweise Dimmwertgeber, Lichtszenennebenstellen, Temperaturwertgeber oder Helligkeitswertgeber.

In den Tastsensor komfort ist ein Szenenbaustein integriert, der es ermöglicht, bedarfsorientiert Beleuchtungs- und Beschattungsanlagen oder verschiedene andere Gewerke mit nur einem Tastendruck anzusteuern. In bis zu 8 Szenen können über jeweils bis zu 8 Ausgänge KNX / EIB Aktoren durch Schalt- oder Wertbefehle angesteuert werden.Das Sperren des Gerätes oder einzelner Tasten sowie das Anzeigen eines Alarms ist, über jeweils getrennte Bustelegramme, ebenso möglich.Der Tastsensor komfort kann als Reglernebenstelle, also als Bedien- und Anzeigeelement eines Raumtemperaturreglers, eingesetzt werden.

In Ergänzung der Reglernebenstelle verfügt der Tastsensor über einen integrierten Temperaturfühler, wodurch das Messen und Weiterleiten der lokalen Raumtemperatur ermöglicht wird.Der Tastsensor komfort besteht in Abhängigkeit der Gerätevariante aus bis zu 6 Bedienflächen. Das Bedienkonzept einer Bedienfläche kann in der ETS wahlweise entweder als Wippenfunktion oder alternativ als Tastenfunktion konfiguriert werden. Bei der Wippenfunktion wird eine Bedienfläche in zwei Betätigungsdruckpunkte (links / rechts) mit gleicher Grund-Funktion aufgeteilt. Bei der Tastenfunktion wird eine Bedienfläche entweder in 2 nebeneinander liegende, funktional getrennte Betätigungsdruckpunkte (2 Tasten) aufgeteilt. Alternativ kann eine Bedienfläche als Einflächenbedienung (nur eine große Taste) ausgewertet werden.Wenn eine Bedienfläche als einteilige Wippenfunktion verwendet wird, ist es auch möglich, Sonderfunktionen durch eine vollflächige Bedienung der Wippe auszulösen.Der Tastsensor komfort verfügt über zwei Status-LED je Bedienfläche. Diese Status-LED können wahlweise dauerhaft ein- oder ausgeschaltet sein, als Betätigungsanzeige oder als Statusanzeige einer Taste oder Wippe funktionieren. Alternativ ist auch die Ansteuerung der LED über separate Kommunikationsobjekte möglich. Dabei können die LED entweder den Schaltstatus eines Objektes statisch oder blinkend anzeigen, Betriebszustande von Raumtemperaturreglern signalisieren oder Ergebnisse von logischen Wert-Vergleichsoperationen anzeigen.Die Farbe der Status-LED (rot, grün, blau) ist in der ETS bedarfsorientiert global oder jeweils getrennt konfigurierbar. Optional kann über den Bus eine überlagerte Funktion aktiviert werden, wodurch Farbe und Anzeigeinformation einzelner Status-LED prioritätsbedingt verändert werden können.Das Beschriftungsfeld des Tastsensors kann beleuchtet werden.

Wenn mit der ETS keine oder keine passende Applikation in den Tastsensor geladen ist, blinkt die Hintergrundbeleuchtung als Fehleranzeige mit einer Frequenz von etwa 0,75 Hz. In diesem Fall ist der Tastsensor ohne Funktion.Wahlweise kann, gesteuert durch ein Kommunikationsobjekt, die Helligkeit aller Status-LED und der Beschriftungsfeldbeleuchtung verändert werden. Dadurch ist beispielsweise das Reduzieren der Helligkeit während der Nachtstunden auf einen in der ETS konfigurierten Wert möglich.Der Programmier-Modus des Gerätes wird durch eine separate Programmier-LED signalisiert, die sich an der Vorderseite unterhalb der Design-Abdeckungen unmittelbar neben der Programmiertaste befindet. Auf diese Weise lässt sich das Gerät mit der ETS auch im eingebauten Zustand unkompliziert in Betrieb nehmen.

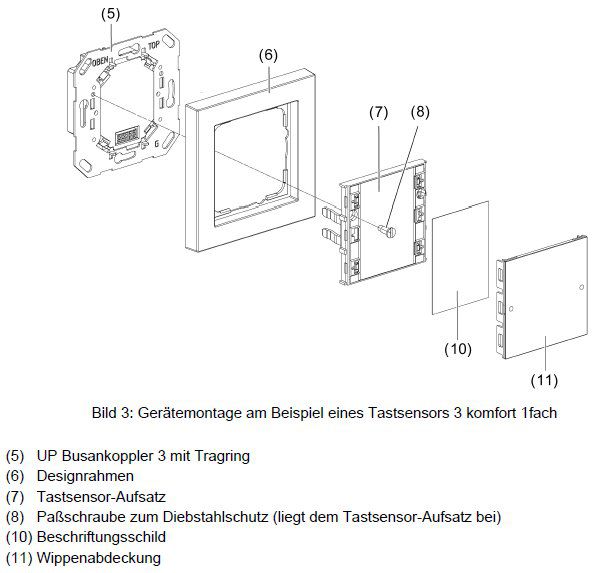

Die Projektierung und Inbetriebnahme des Gerätes erfolgt durch die ETS3.0d mit Patch A oder durch neuere Versionen.Der Tastsensor komfort wird auf den UP Busankoppler 3 aufgesteckt (siehe Zubehör). Erst die Kombination aus diesem Busankoppler und dem Tastsensor-Aufsatz ergibt eine funktionale Einheit.Das Aufstecken des Tastsensors auf einen UP Busankoppler 1 oder 2 (ältere Generation) ist nicht möglich.
