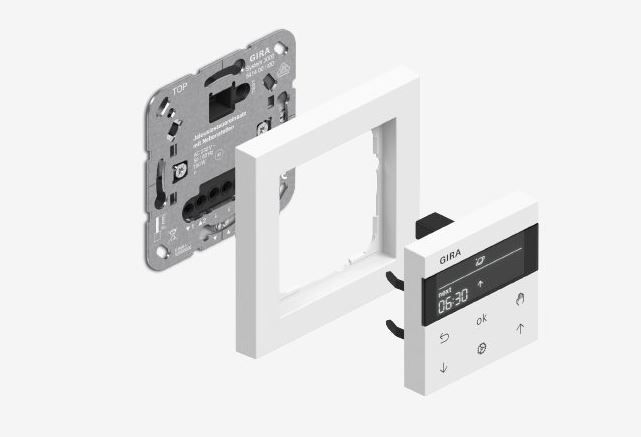

Gira 540500 System 3000 Schalteinsatz elektronisch

System 3000 Elektronischer Schalteinsatz

• Anschluss von Nebenstellen möglich.
• Steuern von thermischen Stellantrieben in Kombination mit einem Raumtemperaturregler-Aufsatz.
• Lampenschonendes Einschalten.
• Elektronischer Kurzschlussschutz.
• Elektronischer Übertemperaturschutz.
• Betrieb mit und ohne Neutralleiteranschluss.

Betrieb mit Neutralleiter:

• Schalten von Glühlampen, HV-Halogenlampen, elektronischen oder induktiven Trafos mit Halogen- oder LED-Lampen, schalt oder dimmbare HV-LED- oder Kompaktleuchtstofflampen.
• Gerät versorgt sich über Außenleiter und Neutralleiter daher erfolgt kein Phasenanschnitt oder Phasenabschnitt.

Betrieb ohne Neutralleiter:

• Schalten von Glühlampen, HV-Halogenlampen, elektronischen oder induktiven Trafos mit Halogen- oder LED-Lampen, dimmbaren HV-LED- oder Kompaktleuchtstofflampen.
• Gerät versorgt sich über den Außenleiter und die angeschlossene Last und arbeitet deshalb im Phasenan- oder Phasenabschnittprinzip.
• Automatische oder manuelle Einstellung des zur Last passenden Dimmprinzips (Phasenan- oder Phasenabschnitt).
• Anzeige der eingestellten Betriebsart mittels LED.

Kombination mit RF Bedienaufsatz 1fach / 2fach für KNX:

• Schaltaktorkanal 1fach oder Heizungsaktor 1fach.
• Sensorkanal 1fach bzw. 2fach.
• Lokale Steuerung des System 3000 Einsatzes möglich.
• Funksteuerung von anderen Geräten für KNX als Sensor möglich.
• Temperaturerfassung: Es ist darauf zu achten, dass die angeschlossenen Lasten 40 W nicht überschreiten.
• Funktionsauswahl des Einsatzes für Schalten: Schließer-/Öffnerbetrieb, Treppenhausfunktion mit Abschaltvorwarnung, Szenenfunktion (16 Szenen), Sperrfunktion, Zeitverzögerungen. Nebenstelleneingang als zusätzliche Bedienstelle für den System 3000 Einsatz oder zur Funksteuerung von anderen Geräten für KNX als Sensor möglich.
• Funktionsauswahl des Einsatzes für Raumtemperaturregler: Ansteuerung von 230 V-Stellantrieben, Heiz-, Kühlbetrieb, Heiz- und Kühlbetrieb, Umschaltung des Heiz- oder Kühlbetriebs durch Kommunikationsobjekt oder Nebenstelleneingang. PWM- und 2-Punkt-Regler, absolute und relative Sollwertvorgabe, Wärmebedarfsteuerung inkl. Kaskadierung, Ventilschutzfunktion. Zyklische Überwachung der Fußbodentemperatur, Servicebetrieb für Ventilausgang, Frostschutz-Funktion (automatisch oder per Kommunikationsobjekt), Abgleich des Temperatursensors, Boost-Funktion, Sommer- und Winterkompensation, Szenenfunktion (16 Szenen). Nebenstelleneingang als zusätzliche Bedienstelle für den System 3000 Einsatz oder zur Funksteuerung von anderen Geräten für KNX als Sensor möglich. Alternativ kann der Nebenstelleingang zur Umschaltung zwischen dem Heiz- und Kühlbetrieb parametriert werden.
• Es ist darauf zu achten, dass die angeschlossenen Lasten 40 W nicht überschreiten, wenn der elektronische Schalteinastz als Raumtemperaturregler fungiert.
• Dimmbare HV-LED-Lampe erforderlich.

Hinweis:

• Beim Betrieb ohne Neutralleiter erhöht sich die Mindestlast für Glühlampen, HV-Halogen, Tronic-Trafos und gewickelte Trafos auf 50 W.
• Bei höherer Umgebungstemperatur als 25 °C ist die angeschlossene Last zu reduzieren.

Spezifikationen:

Nennspannung: AC 230 V, 50/60 Hz

Stand-by: 0,1 bis 0,5 W

Anschlussleistung bei 25 °C

HV-LED-Lampen (Phasenanschnitt): typ. 3 bis 100 W

HV-LED-Lampen (Phasenabschnitt): typ. 3 bis 200 W

Kompaktleuchtstofflampe: typ. 3 bis 100 W

Glühlampen: 20 bis 400 W

HV-Halogen: 20 bis 400 W

Gira Tronic-Trafos: 20 bis 400 W

elektronischer Trafo mit NV-LED: typ. 20 bis 100 W

gewickelter Trafo: 20 bis 400 VA

gewickelter Trafo mit NV-LED: typ. 20 bis 100 VA

Leitungslänge Last: max. 100 m

Nebenstelle: max. 100 m

Einbautiefe: 24 mm

Montage: in Gerätedose nach DIN 49073

Umgebungstemperatur: -5 °C bis +45 °C
