Beschreibung
Montage in Schalterdose / UP
Integrierter Busankoppler
Der MDT Bewegungsmelder mit Lichtsensor erfasst mit 2 Pyro Detektoren und einer hochauflösenden Linse kleinste
Bewegungen. Der MDT Bewegungsmelder sendet nach Bewegungserkennung und nach Unterschreiten der eingestellten Helligkeitsschwelle ein 1Bit Telegramm („1") oder einen 1Byte Dimmwert (0...100%). Die Empfindlichkeit ist in zehn Stufen einstellbar. Beim Ausbleiben von Bewegung wird nach einer einstellbaren Nachlaufzeit ein 1Bit („0") Telegramm oder ein 1Byte Dimmwert (0...100%) gesendet.
Passend für Rahmen aus 55mm-Schalterprogrammen:
- GIRA Standard 55, E2, Event, Esprit
- BERKER S1, B3, B7
- JUNG A500, Aplus, Acreation, AS500
- MERTEN 1M, M-Smart, M-Plan, M-Pure
Zur Installation in Schalterdosen vorgesehen. Die Montage muss in trockenen Innenräumen erfolgen.
Zur Inbetriebnahme und Projektierung des Bewegungsmelders benötigen Sie die ETS.
Spezifikationen
Reichweite Bewegung: 6 - 10m
Empfindlichkeit: einstellbar 10 Stufen
Erfassungswinkel horizontal: 180°
Erfassungswinkel vertikal: 15°
Dynamikbereich Lichtsensor: 5 - 1000 Lux
Empfohlene Montagehöhe: 1,05 - 1,20m
Farbe: reinweiß matt

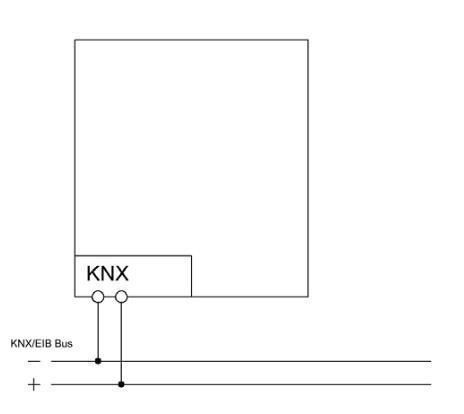

KNX Schnittstelle: TP-256
KNX Datenbank: ETS 4/5
KNX Busklemme: 0,8mm² Ø, Massivleiter
Versorgungsspannung: KNX Bus
Leistungsaufnahme KNX Bus typ.: < 0,3W
Schutzart: IP20
Temperaturmessbereich: 0 bis +45°C
Dimensionen
55 x 55 x 12 mm
- Bewegungsmelder mit Lichtsensor und 2 Sensoren
- Erfassungswinkel H 180° / V 15°, Reichweite 6-10m Ø
- Geeignet für Haustiere bis 12kg
- Auslöseempfindlichkeit für Tag/Nacht/Präsenz einzeln einstellbar
- 2 Lichtkanäle, 1 HLK- und Alarmkanal
- Erkennung der Bewegungsrichtung
- Kurzzeitpräsenz zur Reduzierung der Nachlaufzeit
- Master/Slave Funktion, Szenen und Logikfunktionen
- Integriertes weißes LED Nachtlicht
- Tag/Nacht Funktion, Orientierungslichtfunktion
- Sperr- und Zwangsfunktion mit Rückfallzeit
- Externer Tastereingang für Automatik und Handbetrieb
- Eingangsobjekt für externen Taster mit Rückfallzeit
- Empfohlene Montagehöhe 1,05 - 1,20m
- Integrierter Busankoppler
Installationshinweis gemäß § 13 NAV Bitte beachten Sie, dass Geräte mit einem Anschlusswert von 230V je nach Leistungswert mit einem Schutzkontaktstecker oder einem Festanschluss (ohne Stecker) ausgeliefert werden. Sollte das Gerät über einen Festanschluss verfügen, so ist ein Fachbetrieb mit der Installation zu beauftragen. Alle Geräte mit einem Anschlusswert ab 400V sind über einen geeigneten Starkstromanschluss zu betreiben und dürfen ausschließlich von einem Elektrofachmann angeschlossen werden. Bei Geräten deren Nennleistung mehr als 12KW beträgt, wird eine Zustimmung Ihres Netzbetreibers erforderlich. Hierzu wenden Sie sich bitte vor der Installation an den Netzbetreiber oder an ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen. Ein solches Installationsunternehmen ist Ihnen dabei behilflich die erforderliche Zustimmung des jeweiligen Netzbetreibers einzuholen.
