MDT BE-04001.02 Tasterinterface 4-fach UP, potentialfrei

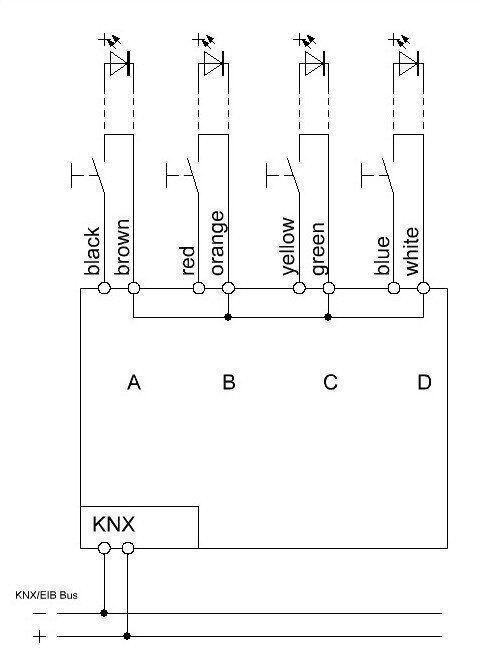

Ausführung zum Anschluss potentialfreier Kontakte oder LED

Zum Einbau in die Schalterdose, Leitungslänge max. 5m

Das MDT Tasterinterface erkennt Zustandsänderungen an den Eingängen und löst abhängig von der Parametrierung

KNX/EIB Telegramme aus. An den einzelnen Eingängen können Taster/Lichtschalter, Tür und Fensterkontakte sowie

Hilfskontakte abgefragt werden. Die Länge der Anschlußkabel beträgt 22cm. Zusätzlich kann jeder Eingang als

LED Ausgang umprogrammiert werden und eine low current LED ansteuern.

Als besonders Merkmal sind vier logische Funktionsmodule integriert. Jedes Funktionsmodul kann alle Eingänge

sowie zwei externe Objekte logisch auswerten.  Damit können einfach Telegramme wie z.B. „alle Fenster

geschlossen" oder „EG geschlossen" und sonstige Meldefunktionen erzeugt werden.

Jeder Eingang ist durch die ETS individuell parametrierbar. Von der Telegrammratenbegrenzung  über Entprellzeit,

Dimmer/Jalousiefunktion (1- und 2 Taster Funktion wählbar), Impuls/Schaltzähler, Kontaktart und Sperrobjekte stehen

zahlreiche Funktionen zur Auswahl. Mit der Logikfunktion können zwei Telegramme durch ein Eingangssignal ausgelöst

werden.

Das MDT Tasterinterface ist zur Installation in Schalterdosen vorgesehen. Die Montage muss in trockenen Innenräumen erfolgen.

Zur Inbetriebnahme und Projektierung des MDT Tasterinterface benötigen Sie die ETS.

Anzahl der Kanäle:                           4

Interne Kontaktspannung:              3,3VDC intern

LED Strom je Kanal:                       -1mA

KNX Schnittstelle:                           TP-256

KNX Datenbanken:                         ETS 3/4/5

KNX Busklemme:                           0,8mm² Ø, Massivleiter

Versorgungsspannung:                KNX Bus

Schutzart:                                          IP20

Umgebungstemperatur:               0 bis +45°C

Maße:                                               41 x 41 x 12 mm

Zum Anschluss von Tastern, Schaltern, Fensterkontakten

Jeder Eingang kann zum Ausgang für 1,5mA low current LEDs eingestellt werden (Nicht bei BE-02230.01)

Neue Mehrfach-Tippfunktion, sendet bis zu 4 Werte/DPTs auf gleiche oder verschiedene Objekte

Innovative Gruppensteuerung mit langem/extra langem Tastendruck

4 integrierte Logikmodule,z.B. zur Auswertung der Eingänge (Fenster geschlossen oder zweites Objekt senden)

Schließer- oder Öffnerbetrieb, Länge des Tastendrucks einstellbar

Dimmer- und Jalousiefunktion für Ein- und Zweitaster Betrieb

Senden der Werte, Zwangsführung und Schaltbefehle einstellbar

Kurzer/langer Tastendruck mit 2 Objekten

Integrierte Impuls- und Schaltzähler mit umfangreichen Zählerfunktionen

Zyklisches Senden einstellbar

Zum Einbau in die Schalterdose (Länge der Anschlusskabel: 22cm)

Abmessungen (B x H x T): 41mm x 41mm x 12mm

Integrierter Busankoppler
