MDT BE-08000.02 Binäreingang 8-fach, 4TE REG, potentialfrei

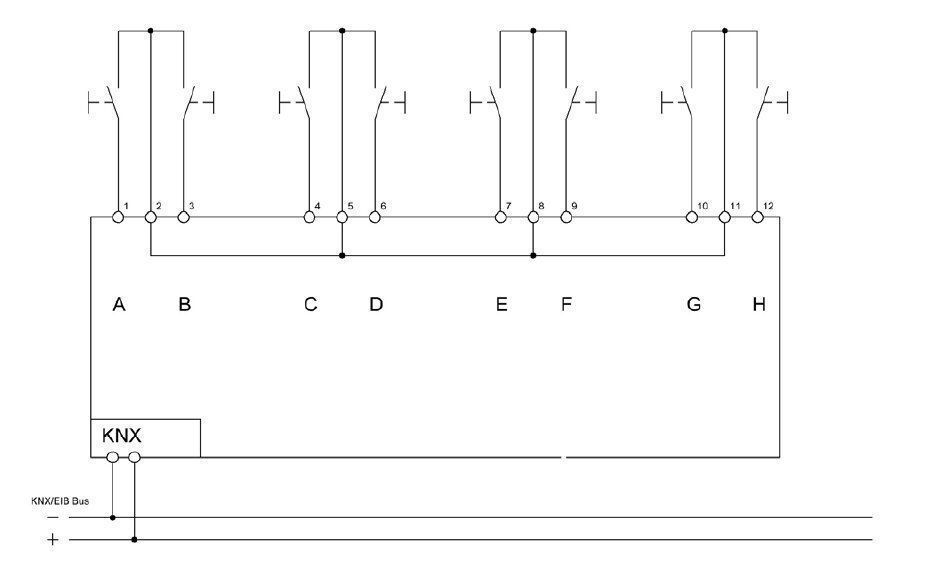

Ausführung zum Anschluss potentialfreier Kontakte

LED Anzeige für jeden Kanal, Leitungslänge max. 100m

Der Binäreingang erkennt Zustandsänderungen und löst abhängig von der Parametrierung KNX/EIB Telegramme aus. An den einzelnen Eingängen können Taster/Lichtschalter, Tür und Fensterkontakte sowie Hilfskontakte abgefragt werden.

Als besonders Merkmal sind vier logische Funktionsmodule integriert. Jedes Funktionsmodul kann alle Eingänge

sowie zwei externe Objekte logisch auswerten.  Damit können einfach Telegramme wie z.B. „alle Fenster

geschlossen" oder „EG geschlossen" und sonstige Meldefunktionen erzeugt werden.

Jeder Eingang ist durch die ETS individuell parametrierbar. Von der Telegrammratenbegrenzung über Entprellzeit, Dimmer/Jalousiefunktion, Impuls/Schaltzähler, Kontaktart und Sperrobjekte stehen zahlreiche Funktionen zur Auswahl. Das Senden eines zweiten Objekts ist über die Logikmodule möglich.

Der MDT Binäreingang ist zur festen Installation auf einer Hutprofilschiene in Verteilungen vorgesehen.

Die Montage muss in trockenen Innenräumen erfolgen.

Zur Inbetriebnahme und Projektierung des MDT Binäreingangs benötigen Sie die ETS.

Spezifikationen

Anzahl Ausgänge:                             8

Eingangsspannungsbereich:        Für potentialfreie Kontakte

Interne Kontaktspannung:              12V

Max. Eingangsleitungslänge:        100m

KNX Schnittstelle:                           TP-256

KNX Datenbanken:                         ETS 5

KNX Busklemme:                           0,8mm² Ø, Massivleiter

Schraubklemmen:                          0,5 - 4,0 mm² eindrähtig

                                                           0,5 - 2,5 mm²  feindrähtig

Versorgungsspannung:                KNX Bus

Schutzart:                                          IP20

Umgebungstemperatur:               0 bis +45°C

Dimensionen

95 x 85 x 70 mm

· Zum Anschluß von Tastern, Schaltern, Fensterkontakten

· Neue Mehrfach-Tippfunktion, sendet bis zu 4 Werte/DPTs

  auf gleiche oder verschiedene Objekte

· Innovative Gruppensteuerung mit langem/extra langem Tastendruck

· 4 integrierte Logikmodule, z. B. zur Auswertung der Eingänge

  (z. B. Fenster geschlossen oder zweites Objekt senden)

· Schließer- oder Öffnerbetrieb, Kontaktzustand senden

· Dimmer- und Jalousiefunktion für Ein- und Zweitaster Betrieb

· Werte senden, Zwangsführung

· Szenen, Sperrobjekte für jeden Kanal

· Tasterbetrieb mit kurzem/langem Tastendruck und 2 Objekten

· Impuls- und Schaltzähler (geeignet für 30ms S0 Impulse,

   z. B. Eltako DSZ)

· Zyklisches Senden, Senden nach Reset

· Intern erzeugte 12V Abfragespannung
